　　第3步：H橋電路
　　

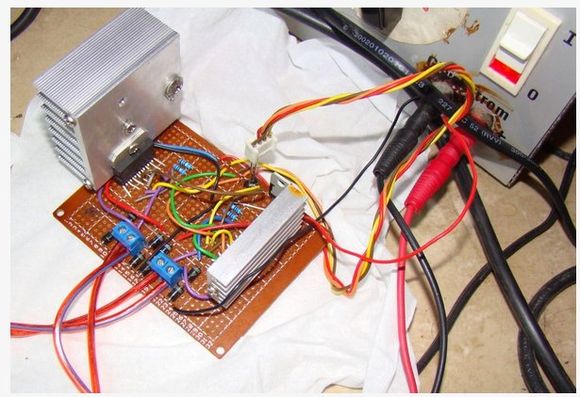

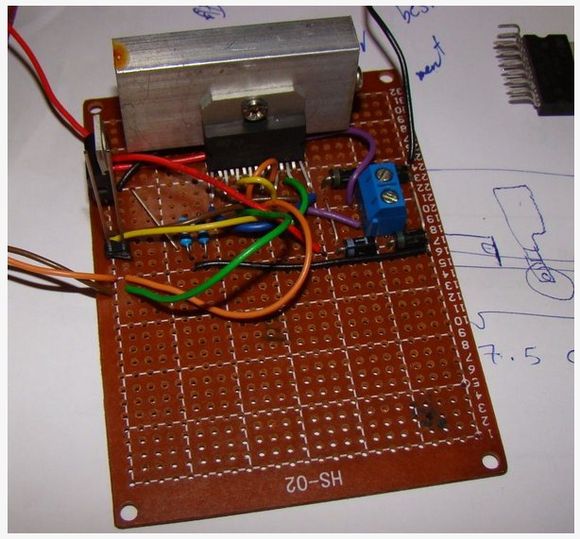

　　兩個L298制成的雙H橋驅動的連接示意如圖，電機在6V，2.4A下運行，L298的最大允許電流請查閱數據手冊。
　　
　　

　　
　　第4步：LED驅動
　　

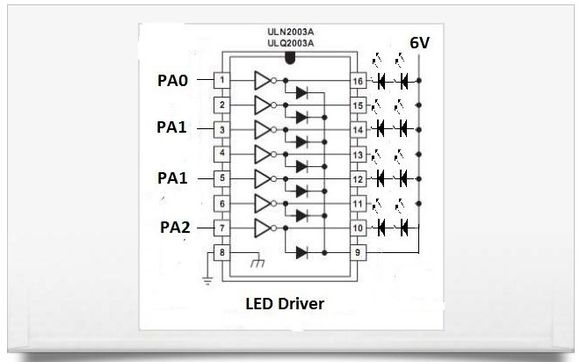

　　ULN2003達林頓管陣列是一個較簡單的驅動LED的方案，它提供了7個輸出，電路如圖。數據手冊如下。
　　
　　
　　

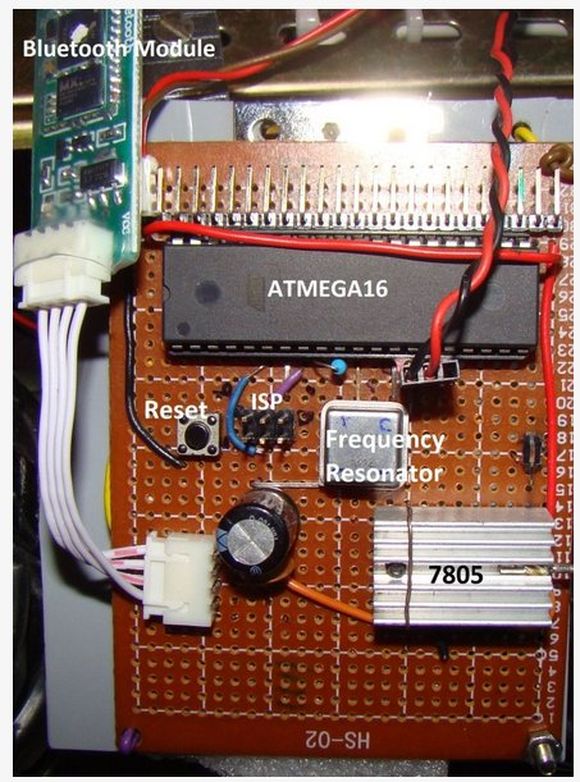

　　第5步：單片機電路
　　
　　源代碼的調試平臺是ATMEL AVR studio 4使用AVR MKII ISP下載器。寫代碼需要：
　　
　　
　　
　　使能Atmega16單片機的串行輸入輸出
　　從PC機或平板上發送ASCII碼
　　將接收到的ASCII碼轉換成特定的信息輸出到端口A和端口C
　　如圖所示，16Mhz外部頻率諧振器的熔斷位需要設置成：高位0xc9，低位0xff。
　　
　　第6步：以太網-串口轉換器
　　
　　我從以下網址得到了轉換模塊。
　　
　　
　　
　　接線方法：
　　
　　VDD接5V電源
　　GND接地
　　RX接Atmega16的TX
　　TX接Atmega16的RX
　　CFG 接到邏輯正的時候是普通模式，接到邏輯負的時候是配置模式
　　要配置這個模塊RS232-TTL電平轉換模塊也是有必要的。你可以從以上網址下載到所有文檔。
　　
　　在這個項目中，我將轉換器配置如下：
　　
　　工作模式：TCP/IP鏈接
　　模塊IP ：192.168.1.2
　　子網掩碼：255.255.255.0
　　默認網關：192.168.1.1（接入點IP）
　　奇偶校驗位/數據位/停止位：無/8/1
　　目的IP ：192.168.1.3（平板的IP地址）
　　目的端口：8234
　　波特率 ：9600
